วงจร DTOS และ BIQUAD

วงจร DTOS (Differential Of Signal) และวงจร BIQUAD เป็นวงจรที่ปรับรูปสัญญาณ IQ ซึ่งประกอบด้วยวงจรปรับเกน (Gain) ของสัญญาณและเป็นวงจรฟิลเตอร์ที่ปรับสัญญาณ IQ ให้อยู่ในสภาวะที่เหมาะสมก่อนส่งผ่านไปยังวงจร BB_GAIN  และต่อไปยัง COBBA เพื่อแปลงเป็นสัญญาณเสียงออกลำโพงต่อไป ในความเป็นจริงที่ C 512 ทางบริษัทผู้ผลิตจะนำ C ตัวนี้่บรรจุใน Hagar อีกตัวก็ได้เพราะภายใน Hagars ก็มีอุปกรณ์ประเภท รีซิสเตอร์(R) หรือ คอนเดนเซอร์ (C) นับหมื่นนับแสนตัว แต่ที่บริษัทผู้ผลิืตนำ C 512 มาไว้ภายนอก Hagar ก็เพราะว่าสามารถตรวจสอบสัญญาณจากการทำงานภายในของ Hagar บริเวณด้านนอก Hagar ได้ และ C512 ซึ่งเป็น C Coupling (คัปปลิ้ง) ทำหน้าที่ส่งผ่านสัญญาณ จากภายใน Hagar ผ่าน C 512 ซึ่งมี C 4 ตัวๆละ 2 ขารวมเป็น 8 ขาอยู่ในตัวเดียวกัน และกลับเข้าไปใน Hagar อีกครั้งทำให้เราสามารถวัดสัญญาณนี้ได้ง่ายขึ้น และสามารถตรวจสอบการทำงานของวงจร DTOS และ BIQUAD ใน Hagar ได้แม่นยำขึ้น

                                  จุดวัดที่อยู่ภายนอก Hagar

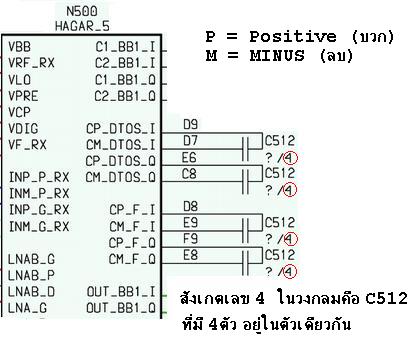

     ลายวงจรของ Hagar ในส่วนของวงจร DTOS และ BIQUAD ที่ส่งสัญญาณผ่าน C512
