TX BUFFER หรือวงจรขยายสัญญาณ GSM

เรา้้เ้คยได้ยินคำว่า GSM 2 วัตต์มาแล้ว โดยปกติระบบโทรศัพท์มือถือในบ้านเราที่มีใช้กันมากที่สุดมีอยู่ 2 ระบบคือ GSM(900) กับ PCN,DCS(1800 ) สำหรับระบบ GSM,PCN การส่งกำลังส่งเพื่อส่งข้อมูล ไม่ว่าจะเป็น DATA สัญญาณ IQ ความถี่วิทยุ จะต้องใช้ PA หรือ Power Amp ในการส่งข้อมูลเหล่านี้ไปให้ถึงยังเครืือข่ายหรือ BaseStation  ในรูปแบบสนามแม่เหล็ก สำหรับ PA ในโทรศัพท์โดยทั่้วไปจะมีกำลังส่งสูงสุดประมาณ 1 วัตต์ แต่สำหรับระบบ GSM เมื่อกำลังส่งของ PA เมื่อนำมารวมกับวงจรขยาย TX Buffer ซึ่งมีกำลังขยายโดยประมาณ 1 วัตต์เมื่อรวมกันแล้วก็จะำำำได้กำลังขยายรวมเป็น 2 วัตต์ แต่สำหรับระบบ PCN หรือ 1800 จะใช้กำลังขยายสัญญาณที่ PA เพียงอย่างเดียว ซึ่งมีอยู่ประมาณ 1 วัตต์

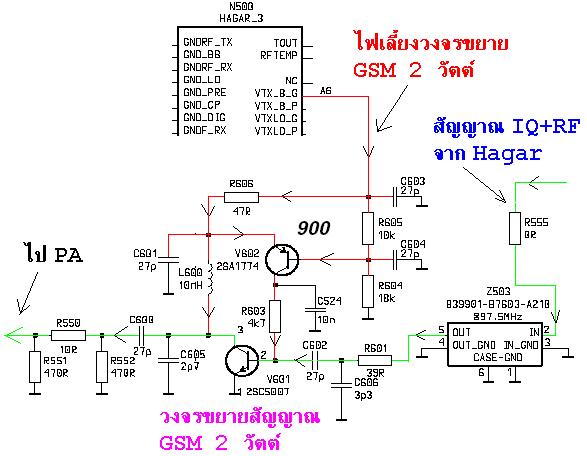

ื              ลายวงจรแสดงความสัมพันธ์ระหว่างวงจร TX Buffer กับ สัญญาณไฟจาก Hagar
